  • 플랜지형 볼밸브 150#
list
  • 제품사진
  • ㆍSize : 1/2″~ 12″
    ㆍ규격 : ANSI
    ㆍ압력. : 150lbs
    ㆍType : Flange
    ㆍMaterial : WCB
  •

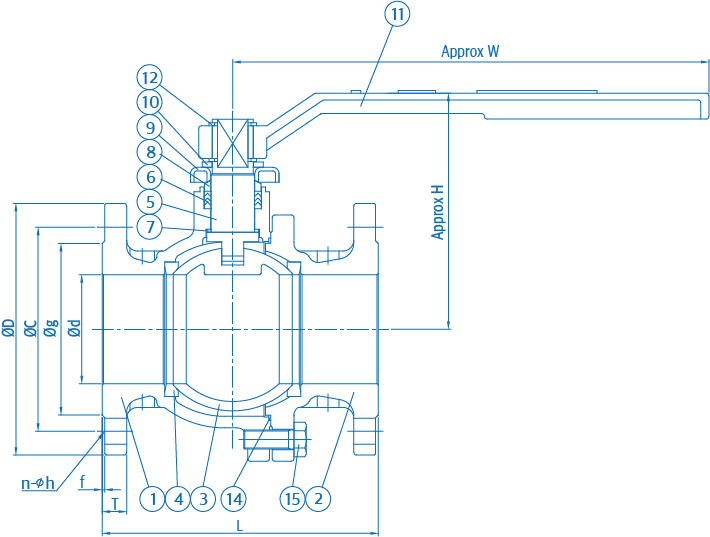

  • 제품도면
  • spec01
  • 제품사양

  • SIZE

    L

    d

    D

    C

    g

    T

    f

    n-øh

    Approx W

    Approx H

    1/2"

    108

    13

    90

    60.3

    34.9

    8

    2

    4-15.9

    150

    85

    3/4"

    117

    20

    100

    69.9

    42.9

    8.9

    2

    4-15.9

    150

    88

    1"

    127

    25

    110

    79.4

    50.8

    9.6

    2

    4-15.9

    180

    100

    1 1/4"

    140

    32

    115

    88.9

    63.5

    11.2

    2

    4-15.9

    180

    104

    1 1/2"

    165

    38

    125

    98.4

    73

    12.7

    2

    4-15.9

    240

    126

    2"

    178

    50

    150

    120.7

    92.1

    14.3

    2

    4-19.1

    240

    144

    2 1/2"

    190

    64

    180

    139.7

    104.8

    15.9

    2

    4-19.1

    240

    165

    3"

    203

    76

    190

    152.4

    127

    17.5

    2

    4-19.1

    350

    184

    4"

    229

    100

    230

    190.5

    157.2

    22.3

    2

    8-19.1

    350

    204

    5"

    356

    127

    255

    215.9

    185.7

    22.3

    2

    8-22.2

    440

    241

    6"

    394

    152

    280

    241.3

    215.9

    23.9

    2

    8-22.2

    440

    263

    8"

    457

    203

    345

    298.5

    269.9

    27

    2

    8-22.2

    400

    305

    10"

    533

    250

    405

    362

    323.8

    28.6

    2

    12-25.4

    500

    365

    12"

    610

    300

    485

    431.8

    381

    30.2

    2

    12-25.4

    500

    405

    　

    NO

    PART NAME

    MATERIAL SPEC

    Q'TY

    REMARK

    1

    BODY

    A216-WCB

    1

    　

    2

    BODY CAP

    A216-WCB

    1

    　

    3

    BALL

    A276-304 / A351-CF8

    1

    3/4" 이하 A276-304, 1" 이상 A351-CF8

    4

    SEAT RING

    RTFE

    2

    　

    5

    STEM

    A276-304

    1

    　

    6

    V-PACKING

    PTFE

    1 SET

    　

    7

    BACK PACKING

    PTFE

    1

    　

    8

    GLAND RING

    A376-304

    2

    　

    9

    GLAND

    A240-304

    1

    　

    10

    STOPPER

    A240-304

    1

    　

    11

    LEVER

    GCD450

    1

    8" 이상 GEAR TYPE

    12

    SNAP RING

    SK5M+ENP

    2

    　

    13

    WRENCH BOLT

    A307-B

    2

    　

    14

    GASKET

    PTFE

    1

    　

    15

    HEX BOLT

    SCM435

    1 SET

    　



    상품구매 관련정보Purchasing Information

    제품 또는 서비스의 식별

    제품의 명칭 및 사양 등의 서비스 식별에 관한 정보는 홈페이지의 e-카탈로그, 자료실의 자재사용 승인원에서 제공 및 인쇄물(카탈로그, 자재사용 승인원)및 제품박스 등에서 별도 제공

    제품이 제조 또는 조립된 국가

    대한민국

    제조자 및 조립된 국가

    화성밸브(주), 대한민국

    사용조건 및 사용제한 사항, 제품 또는 서비스의 식별
    구분 사용온도 사용압력 사용용도
    볼밸브(KS B 2308) 80°C 이하 10K, 20K 수도용 냉온수용, 공업용 냉온수용, 석유공업용(가스, 액체),화학약품용
    필수적인 성능 특성제품이 제조 또는 조립된 국가

    대한민국

    내용물, 성능, 원료 또는 크기와 같은 제품특성

    제품사양은 홈페이지의 e-카탈로그, 자료실의 자재사용승인원에서 제공 및 인쇄물(카탈로그, 자재사용 승인원)로 별도 제공

    유지 보전 및 청소에 관한 정보

    제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

    예비 또는 대체 부품에 대한 정보 및 이들 부품 입수방법

    예비품은 보증기간동안 또는 그 이상의 기한동안 보유를 하고 예비품 조달이 불가능할 경우 대체품으로 대체를 하며, 자체공장 및 협력업체에서 조달

    특정 환경에서 이용할 수 있는 추가 부품에 대한 정보

    제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

    알려진 위험 및 위험성을 포함한 안전관련 사항

    제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

    보증 및 보증서

    제품 보증기간은 제품에 따라서 1년~2년이며, 소비자 과실로 인한 교환 및 수리는 유상처리, 제품 품질 보증서는 고객요청 시 당사에서 발행가능.

    불만 처리 절차

    자재사용 승인원 및 홈페이지 자료실 등에서 별도 제공

    잔여 위험성, 특수 설치에 대한 필요성

    제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

    *제품의 특성상 구매 정보에 항목은 증.감량될 수 있습니다.
