화성밸브(주)

ㆍSize : 15A~400A
ㆍ규격 : KS B 2308
ㆍ압력. : 10, 20㎏f/㎠
ㆍType : Flange
ㆍMaterial : SSC13

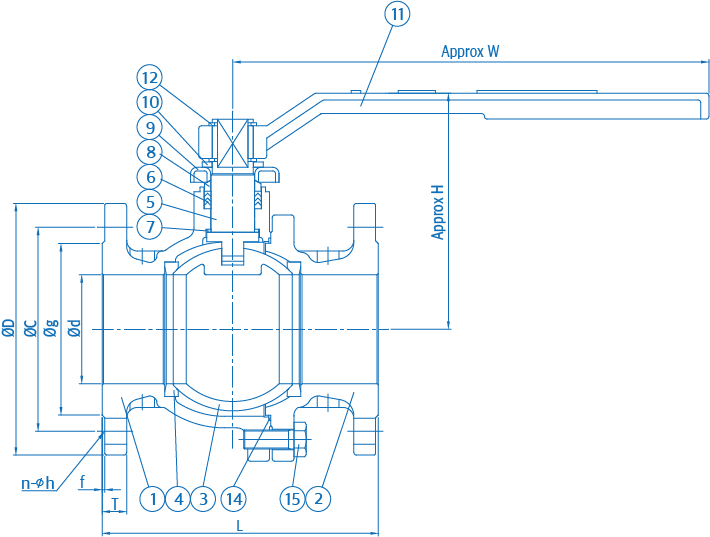

SIZE	L	d	D	C	g	T	f	n-øh	Approx W	Approx H
10K-15A	108	15	95	70	51	12	1	4-15	150	82
10K-20A	117	20	100	75	56	14	1	4-15	150	85
10K-25A	127	25	125	90	67	14	1	4-19	180	99
10K-32A	140	32	135	100	76	16	2	4-19	180	103
10K-40A	165	40	140	105	81	16	2	4-19	240	125
10K-50A	178	50	155	120	96	16	2	4-19	240	133
10K-65A	190	65	175	140	116	18	2	4-19	240	142
10K-80A	203	80	185	150	126	18	2	8-19	240	174
10K-100A	229	100	210	175	151	18	2	8-19	350	189
10K-125A	356	125	250	210	182	20	2	8-23	350	205
10K-150A	394	150	280	240	212	22	2	8-23	440	271
10K-200A	457	200	330	290	262	22	2	12-23	400	299
10K-250A	533	250	400	335	324	24	2	12-25	500	363
10K-300A	610	300	445	400	368	24	3	16-25	500	403
10K-350A	686	337	490	445	413	26	3	16-25	560	545
10K-400A	762	387	560	510	475	28	3	16-27	560	600

SIZE	L	d	D	C	g	T	f	n-øh	Approx W	Approx H
20K-15A	140	15	95	70	51	14	1	4-15	150	82
20K-20A	152	20	100	75	56	16	1	4-15	150	85
20K-25A	165	25	125	90	67	16	1	4-19	180	99
20K-32A	178	32	135	100	76	18	2	4-19	180	103
20K-40A	190	40	140	105	81	18	2	4-19	240	125
20K-50A	216	50	155	120	96	18	2	8-19	240	138
20K-65A	241	65	175	140	116	20	2	8-19	240	161
20K-80A	283	80	200	160	132	22	2	8-23	350	194
20K-100A	305	100	225	185	160	24	2	8-23	350	210
20K-125A	381	125	270	225	195	26	2	8-25	440	244
20K-150A	403	150	305	260	230	28	2	12-25	440	279
20K-200A	502	200	350	305	275	30	2	12-25	400	299
20K-250A	568	250	430	380	345	34	2	12-27	500	363
20K-300A	648	300	480	430	395	36	3	16-27	500	403
20K-350A	762	337	540	480	440	40	3	16-33	560	545
20K-400A	838	387	605	540	495	46	3	16-33	560	600

상품구매 관련정보Purchasing Information

제품의 명칭 및 사양 등의 서비스 식별에 관한 정보는 홈페이지의 e-카탈로그, 자료실의 자재사용 승인원에서 제공 및 인쇄물(카탈로그, 자재사용 승인원)및 제품박스 등에서 별도 제공

대한민국

화성밸브(주), 대한민국

구분	사용온도	사용압력	사용용도
볼밸브(KS B 2308)	80°C 이하	10K, 20K	수도용 냉온수용, 공업용 냉온수용, 석유공업용(가스, 액체),화학약품용

대한민국

제품사양은 홈페이지의 e-카탈로그, 자료실의 자재사용승인원에서 제공 및 인쇄물(카탈로그, 자재사용 승인원)로 별도 제공

제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

예비품은 보증기간동안 또는 그 이상의 기한동안 보유를 하고 예비품 조달이 불가능할 경우 대체품으로 대체를 하며, 자체공장 및 협력업체에서 조달

제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

제품 보증기간은 제품에 따라서 1년~2년이며, 소비자 과실로 인한 교환 및 수리는 유상처리, 제품 품질 보증서는 고객요청 시 당사에서 발행가능.

자재사용 승인원 및 홈페이지 자료실 등에서 별도 제공

제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

*제품의 특성상 구매 정보에 항목은 증.감량될 수 있습니다.
