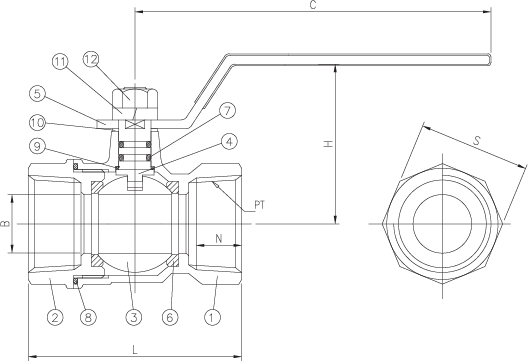

DIMENSIONS
SIZE |
L |
H |
C |
S |
PT |
t(최소) |
D(최소) |
B |
N |
---|---|---|---|---|---|---|---|---|---|
8A |
41.4 |
30 |
62 |
18 |
1/4 |
2 |
7 |
8.05 |
11 |
10A |
43.4 |
30 |
62 |
20 |
3/8 |
2.75 |
7 |
8.05 |
11 |
15A |
53.2 |
39 |
79 |
26 |
1/2 |
2.8 |
8 |
10 |
14.5 |
20A |
59.5 |
44 |
81 |
31 |
3/4 |
2.3 |
9 |
15 |
16 |
25A |
71.8 |
54.5 |
107 |
38 |
1 |
2.3 |
11 |
20 |
18 |
32A |
82.6 |
57.5 |
107 |
47 |
1 1/4 |
2.8 |
11 |
25 |
20 |
40A |
94 |
65.5 |
135 |
54 |
1 1/2 |
3 |
13 |
32 |
21 |
50A |
105.5 |
73.5 |
148 |
67 |
2 |
3.3 |
15 |
40 |
23 |
65A |
128.7 |
87 |
171.5 |
84 |
2 1/2 |
3.5 |
18 |
50 |
26.5 |
80A |
145.6 |
100 |
216 |
99 |
3 |
4.3 |
18 |
65 |
29 |
PART NAME
NO |
PART NAME |
MATERIAL SPEC |
|||||||
---|---|---|---|---|---|---|---|---|---|
1 |
BODY | C3771 | |||||||
2 |
CAP | C3771 | |||||||
3 |
BALL | C3771/C3604 | |||||||
4 |
STEM |
C3771/C3604 |
|||||||
5 |
HANDLE | SS330 | |||||||
6 |
SEAT RING | PTFE | |||||||
7 |
O-RING | NBR | |||||||
8 |
SEAL RING | NBR | |||||||
9 |
BACK PACKING | PTFE | |||||||
10 |
HANDLE PACKING |
PTFE | |||||||
11 |
SP/WASHER | SWRM8 | |||||||
12 |
NUT | SWRM8 |
상품구매 관련정보Purchasing Information
제품의 명칭 및 사양 등의 서비스 식별에 관한 정보는 홈페이지의 e-카탈로그, 자료실의 자재사용 승인원에서 제공 및 인쇄물(카탈로그, 자재사용 승인원)및 제품박스 등에서 별도 제공
대한민국
화성밸브(주), 대한민국
구분 | 사용온도 | 사용압력 | 사용용도 |
---|---|---|---|
볼밸브(KS B 2308) | 80°C 이하 | 10K(0.98MPa) | 화학약품용, 석유공업용(가스,액체),수도용 냉.온수용, 공업용 냉.온수용 |
청동밸브(KS B 2301) | 120°C 이하 | 5K, 10K | 공업용(급수, 급탕설비, 공조설비, 기계장치 등), 수도용 |
고압가스실린더용밸브(KS B 6214) | - | - | 고압가스용기 중 내용적 1L이상 120L이하의 용기에 사용 |
액화석유가스실린더용밸브(KS B 6212) | - | - | 내용적 3L이상 120L 이하의 액화석유가스 및 액화석유계 가스의 용기에 사용 |
대한민국
제품사양은 홈페이지의 e-카탈로그, 자료실의 자재사용승인원에서 제공 및 인쇄물(카탈로그, 자재사용 승인원)로 별도 제공
제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)
예비품은 보증기간동안 또는 그 이상의 기한동안 보유를 하고 예비품 조달이 불가능할 경우 대체품으로 대체를 하며, 자체공장 및 협력업체에서 조달
제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)
제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)
제품 보증기간은 제품에 따라서 1년~2년이며, 소비자 과실로 인한 교환 및 수리는 유상처리, 제품 품질 보증서는 고객요청 시 당사에서 발행가능.
자재사용 승인원 및 홈페이지 자료실 등에서 별도 제공
제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)
*제품의 특성상 구매 정보에 항목은 증.감량될 수 있습니다.
