  • 스테인리스 나사형 판체크밸브
list
  • 제품사진
  • ㆍSize : 15A~50A
    ㆍ규격 :
    ㆍ압력. : 20㎏f/㎠
    ㆍType : Screw
    ㆍMaterial : SSC13(351-CF8)
  •

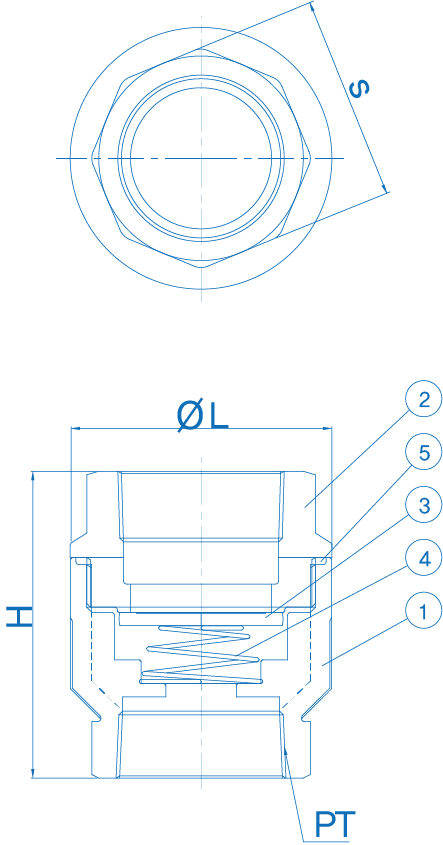

  • 제품도면
  • spec01
  • 제품사양

  • SIZE

    L

    H

    S

    PT

    15A

    35

    55

    27

    1/2

    20A

    43

    62

    33

    3/4

    25A

    54

    74

    41

    1

    32A

    64

    80

    50

    1-1/4

    40A

    75

    87

    58

    1-1/2

    50A

    90

    98.5

    72

    2

    　

    　

    　

    　

    　

    NO

    PART NAME

    MATERIAL SPEC

    Q'TY

    1

    Body

    15A

    STS304

    1

    20A~250A

    SSC13

    1

    2

    Disc

    15A~50A

    STS304

    1

    65A~250A

    SSC13

    1

    3

    Spring

    15A~250A

    STS304

    1

    4

    Spring Seat

    15A~100A

    STS304

    1

    125A~250A

    SSC13

    1
