이전 나사형볼밸브 다음
  • 냉온수용 황동 나사형 볼밸브
list
  • 제품사진
  • ㆍSize : 15A~50A
    ㆍ규격 : KS B 2308
    ㆍ압력. : 0.98MPa
    ㆍType : Screw
    ㆍMaterial : C3771
  •

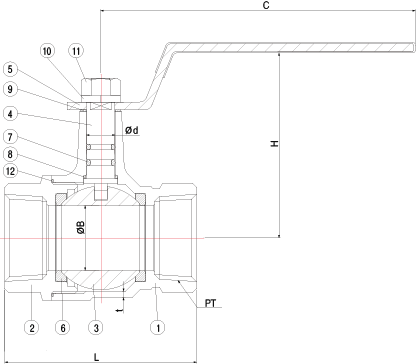

  • 제품도면
  • spec01
  • 제품사양
  • DIMENSIONS
    SIZE ØB Ød PT H C L M t S
    15A 15 9 1/2 60 88 68 M26x1.5 3 26
    20A 20 10 3/4 65 95 76 M32x1.5 3.3 32
    25A 25 11 1 72 107 87 M38x1.5 2.3 39
    32A 32 13 1 1/4 80 135 95 M48x2 2.5 47
    40A 40 15 1 1/2 87 144 109 M56x2 3 54
    50A 50 15 2 94 144 124 M68x2 4 67
    PART NAME
    NO PART NAME MATERIAL SPEC
    1 BODY C3771/CAC203
    2 CAP C3771
    3 BALL C3771/C3604
    4 STEM C3604
    5 HANDLE SS330
    6 SEAT RING PTFE
    7 O-RING NBR
    8 BACK PACKING PTFE
    9 HANDLE PACKING PTFE
    10 SPRING WASHER SWRM8
    11 NUT SWRM8
    12 SEAL RING NBR



    상품구매 관련정보Purchasing Information

    제품 또는 서비스의 식별

    제품의 명칭 및 사양 등의 서비스 식별에 관한 정보는 홈페이지의 e-카탈로그, 자료실의 자재사용 승인원에서 제공 및 인쇄물(카탈로그, 자재사용 승인원)및 제품박스 등에서 별도 제공

    제품이 제조 또는 조립된 국가

    대한민국

    제조자 및 조립된 국가

    화성밸브(주), 대한민국

    사용조건 및 사용제한 사항, 제품 또는 서비스의 식별
    구분 사용온도 사용압력 사용용도
    볼밸브(KS B 2308) 80°C 이하 10K(0.98MPa) 화학약품용, 석유공업용(가스,액체),수도용 냉.온수용, 공업용 냉.온수용
    청동밸브(KS B 2301) 120°C 이하 5K, 10K 공업용(급수, 급탕설비, 공조설비, 기계장치 등), 수도용
    고압가스실린더용밸브(KS B 6214) - - 고압가스용기 중 내용적 1L이상 120L이하의 용기에 사용
    액화석유가스실린더용밸브(KS B 6212) - - 내용적 3L이상 120L 이하의 액화석유가스 및 액화석유계 가스의 용기에 사용
    필수적인 성능 특성제품이 제조 또는 조립된 국가

    대한민국

    내용물, 성능, 원료 또는 크기와 같은 제품특성

    제품사양은 홈페이지의 e-카탈로그, 자료실의 자재사용승인원에서 제공 및 인쇄물(카탈로그, 자재사용 승인원)로 별도 제공

    유지 보전 및 청소에 관한 정보

    제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

    예비 또는 대체 부품에 대한 정보 및 이들 부품 입수방법

    예비품은 보증기간동안 또는 그 이상의 기한동안 보유를 하고 예비품 조달이 불가능할 경우 대체품으로 대체를 하며, 자체공장 및 협력업체에서 조달

    특정 환경에서 이용할 수 있는 추가 부품에 대한 정보

    제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

    알려진 위험 및 위험성을 포함한 안전관련 사항

    제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

    보증 및 보증서

    제품 보증기간은 제품에 따라서 1년~2년이며, 소비자 과실로 인한 교환 및 수리는 유상처리, 제품 품질 보증서는 고객요청 시 당사에서 발행가능.

    불만 처리 절차

    자재사용 승인원 및 홈페이지 자료실 등에서 별도 제공

    잔여 위험성, 특수 설치에 대한 필요성

    제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

    *제품의 특성상 구매 정보에 항목은 증.감량될 수 있습니다.
