이전 판체크밸브 다음
  • 스텐판체크 플랜지형
list
  • 제품사진
  • ㆍSize : 15A~250A
    ㆍ규격 :
    ㆍ압력. : 40㎏f/㎠
    ㆍType : Wafer / Flange
    ㆍMaterial : SSC13(351-CF8)
  •

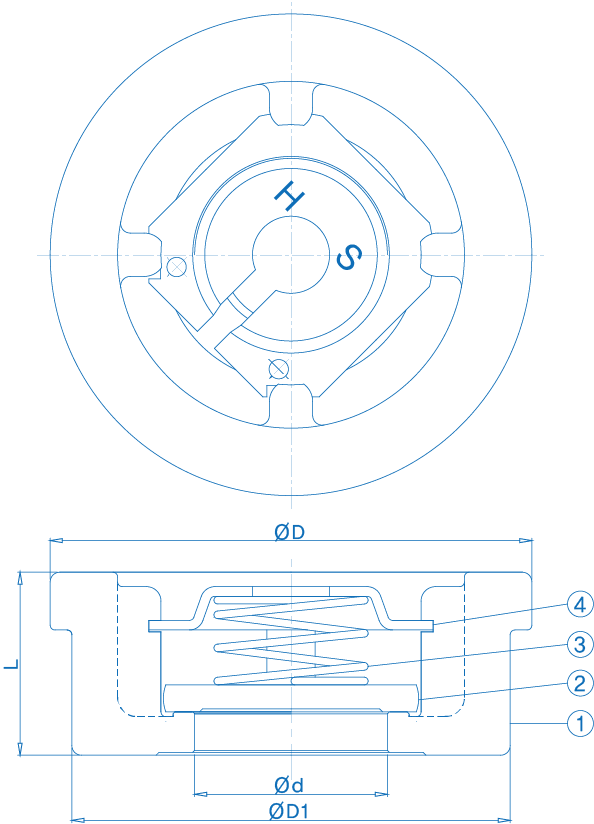

  • 제품도면
  • spec01
  • 제품사양

  • SIZE

    L

    ØD

    ØD1

    Ød

    15A

    16

    40

    36

    15

    20A

    19

    50

    45

    20

    25A

    22

    61

    56.5

    25

    32A

    28

    72

    66.5

    32

    40A

    32

    87

    81

    40

    50A

    40

    101

    92

    50

    65A

    46

    120

    112

    62

    80A

    50

    133

    128

    75

    100A

    60

    153

    153

    93

    125A

    90

    195

    193

    120

    150A

    105

    223

    223

    140

    200A

    140

    262

    262

    200

    250A

    170

    324

    324

    250

    　

    　

    　

    　

    　

    NO

    PART NAME

    MATERIAL SPEC

    Q'TY

    REMARK

    1

    BODY

    SSC13

    1

    　

    2

    Cap

    SSC13

    1

    　

    3

    Disc

    STS304

    1

    　

    4

    Spring

    STS304

    1

    　

    5

    O-Ring

    N.B.R

    1
