  • 플랜지형 볼밸브 600#
list
  • 제품사진
  • ㆍSize : 1.5″~ 24″
    ㆍ규격 : ANSI
    ㆍ압력. : 600lbs
    ㆍType : Flange
    ㆍMaterial : WCB
  •

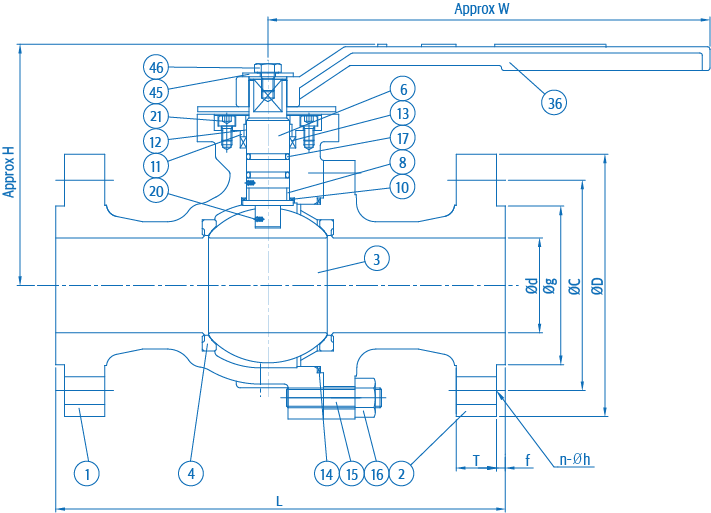

  • 제품도면
  • spec01
  • 제품사양

  • SIZE

    L

    d

    D

    C

    g

    T

    f

    n-øh

    Approx W

    Approx H

    1/2"

    241

    38

    155

    114.3

    73

    22.3

    7

    4-22.2

    240

    130

    2"

    292

    51

    165

    127

    92.1

    25.4

    7

    8-19.1

    240

    150

    2 1/2"

    330

    64

    190

    149.2

    104.8

    28.6

    7

    8-22.2

    320

    176

    3"

    356

    76

    210

    168.3

    127

    31.8

    7

    8-22.2

    360

    193

    4"

    432

    102

    275

    215.9

    157.2

    38.1

    7

    8-25.4

    600

    254

    6"

    559

    152

    355

    292.1

    215.9

    44.5

    7

    12-28.5

    600

    326

    8"

    660

    203

    420

    349.2

    269.9

    55.6

    7

    12-31.8

    500

    368

    10"

    787

    254

    510

    431.8

    328.8

    63.5

    7

    16-34.9

    560

    437

    12"

    838

    305

    560

    489

    381

    66.7

    7

    20-34.9

    560

    482

    14"

    889

    337

    605

    527

    412.8

    69.9

    7

    20-38.1

    630

    514

    16"

    991

    387

    685

    603.2

    469.9

    76.2

    7

    20-41.3

    710

    566

    18"

    1092

    438

    745

    654

    533.4

    82.6

    7

    20-44.4

    630

    584

    20"

    1194

    489

    815

    723.9

    584.2

    88.9

    7

    24-44.4

    710

    636

    24"

    1397

    591

    940

    838.2

    692.2

    101.6

    7

    24-50.8

    710

    767

    　

    NO

    PART NAME

    MATERIAL SPEC

    Q'TY

    REMARK

    1

    BODY

    A216-WCB

    1

    　

    2

    BODY CAP

    A216-WCB

    1

    　

    3

    BALL

    A351-CF8

    1

    4

    SEAT

    RTFE

    2

    　

    6

    STEM

    A276-304

    1

    　

    8

    DU-BUSH(STEM)

    PTFE

    1

    　

    9

    STOPPER

    A240-304

    1

    　

    10

    THRUST WASHER

    RTFE

    2

    　

    11

    GLAND

    A276-304

    1

    12

    STEM BEARING

    NYLON

    1

    　

    13

    STEM SEAL

    GRAPHITE

    1

    　

    14

    BODY SEAL

    SW(216SS+GRAPHITE)

    1

    　

    15

    BODY BOLT

    A193-B7

    1 SET

    　

    16

    BODY NUT

    A194-2H

    1 SET

    　

    17

    O-RING(STEM)

    VITON

    2

    　

    20

    ANTI-STATIC DEVICE

    316SS

    2

    　

    21

    GLAND BOLT

    AISI-4140

    1 SET

    　

    36

    LEVER

    GCD450

    1

    8" 이상 GEAR TYPE

    45

    WASHER

    A307-B

    1

    46

    LEVER BOLT

    AISI-4140

    1
