  • 황동 나사형-나비핸들(암나사)
list
  • 제품사진
  • ㆍSize : 15A~25A
    ㆍ규격 : KS B 2308
    ㆍ압력. : 0.98MPa
    ㆍType : Screw
    ㆍMaterial : C3771
  •

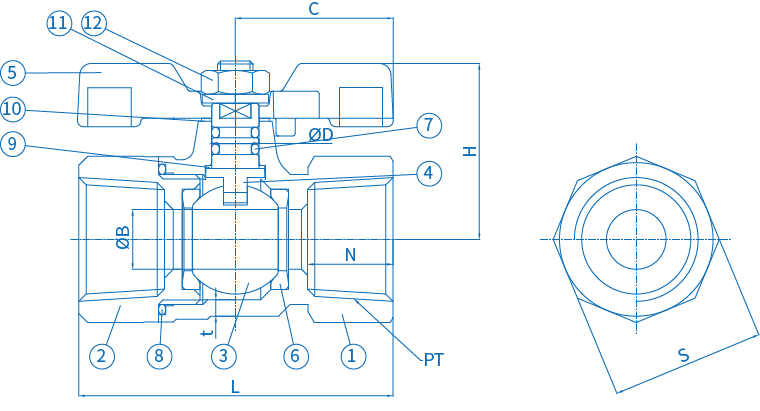

  • 제품도면
  • spec01
  • 제품사양

  		•

    L

    H

    C

    S

    PT

    t(최소)

    D(최소)

    B

    N

    8A

    41.4

    33

    22.4

    18

    1/4

    2

    7

    8

    11

    10A

    43.4

    33

    22.4

    20

    3/8

    2.3

    7

    8

    12

    15A

    53.2

    29.8

    26.8

    26

    1/2

    2.8

    8

    10

    14.5

    20A

    59.5

    34.9

    26.8

    31

    3/4

    2.3

    9

    15

    16

    25A

    72.8

    48

    31.5

    38

    1

    2.3

    11

    20

    18

    32A

    83.6

    52.5

    31.5

    47

    1 1/4

    2.8

    11

    25

    20

    NO

    PART NAME

    MATERIAL SPEC

    Q'TY

    REMARK

    1

    BODY

    C3771

    1

    2

    CAP

    C3771

    1

    3

    BALL

    C3604 / C3771

    1

    4

    STEM

    C3604

    1

    5

    HANDLE

    SS330/ALDC12

    1

    6

    SEAT RING

    PTFE

    2

    7

    O-RING

    NBR

    2

    8

    SEAL RING

    NBR

    1

    9

    BACK PACKING

    PTFE

    1

    10

    HANDLE PACKING

    PTFE

    1

    11

    SP/WASHER

    SWRM8

    1

    12

    NUT

    SWRM8

    1





    상품구매 관련정보Purchasing Information

    제품 또는 서비스의 식별

    제품의 명칭 및 사양 등의 서비스 식별에 관한 정보는 홈페이지의 e-카탈로그, 자료실의 자재사용 승인원에서 제공 및 인쇄물(카탈로그, 자재사용 승인원)및 제품박스 등에서 별도 제공

    제품이 제조 또는 조립된 국가

    대한민국

    제조자 및 조립된 국가

    화성밸브(주), 대한민국

    사용조건 및 사용제한 사항, 제품 또는 서비스의 식별
    구분 사용온도 사용압력 사용용도
    볼밸브(KS B 2308) 80°C 이하 10K(0.98MPa) 화학약품용, 석유공업용(가스,액체),수도용 냉.온수용, 공업용 냉.온수용
    청동밸브(KS B 2301) 120°C 이하 5K, 10K 공업용(급수, 급탕설비, 공조설비, 기계장치 등), 수도용
    고압가스실린더용밸브(KS B 6214) - - 고압가스용기 중 내용적 1L이상 120L이하의 용기에 사용
    액화석유가스실린더용밸브(KS B 6212) - - 내용적 3L이상 120L 이하의 액화석유가스 및 액화석유계 가스의 용기에 사용
    필수적인 성능 특성제품이 제조 또는 조립된 국가

    대한민국

    내용물, 성능, 원료 또는 크기와 같은 제품특성

    제품사양은 홈페이지의 e-카탈로그, 자료실의 자재사용승인원에서 제공 및 인쇄물(카탈로그, 자재사용 승인원)로 별도 제공

    유지 보전 및 청소에 관한 정보

    제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

    예비 또는 대체 부품에 대한 정보 및 이들 부품 입수방법

    예비품은 보증기간동안 또는 그 이상의 기한동안 보유를 하고 예비품 조달이 불가능할 경우 대체품으로 대체를 하며, 자체공장 및 협력업체에서 조달

    특정 환경에서 이용할 수 있는 추가 부품에 대한 정보

    제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

    알려진 위험 및 위험성을 포함한 안전관련 사항

    제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

    보증 및 보증서

    제품 보증기간은 제품에 따라서 1년~2년이며, 소비자 과실로 인한 교환 및 수리는 유상처리, 제품 품질 보증서는 고객요청 시 당사에서 발행가능.

    불만 처리 절차

    자재사용 승인원 및 홈페이지 자료실 등에서 별도 제공

    잔여 위험성, 특수 설치에 대한 필요성

    제품사용 설명서 참조(홈페이지 자료실 및 제품박스에 동봉된 사용설명서 참조)

    *제품의 특성상 구매 정보에 항목은 중,감량될 수 있습니다.
